СВАЕРЕЗКА ДЛЯ СРУБКИ КВАДРАТНЫХ СВАЙ «PILEMASTER»

Описание

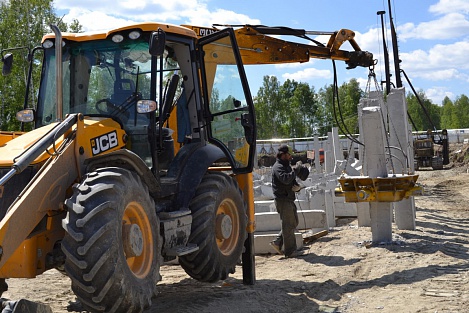

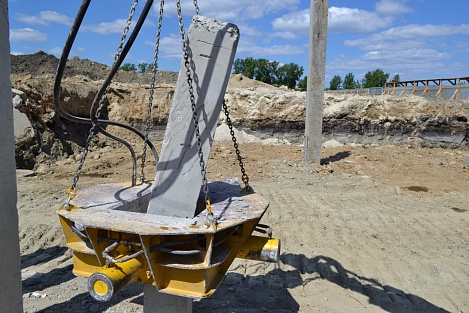

Сваерезка «Pilemaster» — это навесное оборудование на экскаватор, предназначенное для срезки оголовков квадратных (забивных) свай под заданную проектную отметку. Статическим усилием ножей, устройство разрушает защитный слой бетона сваи, тем самым разрушает бетон и оголяет арматуру для последующего её бетонирования в ростверк.

В сравнении с использованием отбойных молотков применение современного оборудования «PILEMASTER» позволяет существенно сокращать сроки и стоимость устройства фундаментных работ на забивных сваях в 3-4 раза. Оборудование не нарушает технологии и методических рекомендаций при зачистке оголовка сваи. Площадка оголовка сваи остаётся без боковых сколов и имеет более 70 % ровной поверхности сечения сваи. Неровности и перепады обрубленной головы сваи остаются не более 50 мм, что соответствует СП 45.13330.2012 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ. Актуализированная редакция СНиП 3.02.01-87. При работе устройства арматура автоматически подготавливается для дальнейшей заделки в ростверк согласно проекта.


виды оборудования

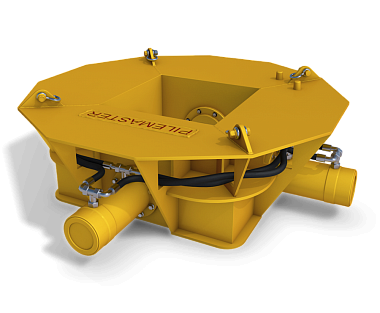

Сваерезка для срубки свай «PILEMASTER» тип №I

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение
Сечение сваи min - max, (мм)  300 - 300
Рекомендуемый вес экскаватора не менее, (т)  Колесный, 8
Минимальное расстояние между осями свай, (мм) 300
Вес оборудования, (кг) 220
Давление масла, (бар) 250 – 320
Объём масла, (л\мин) 12
Производительность, шт\смену  30-40
Габаритный размер, (мм) ДхШхВ 1145х620х290
Сваерезка для срубки свай «PILEMASTER» тип №II

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение
Сечение сваи min - max, (мм)  300 - 400
Рекомендуемый вес экскаватора не менее, (т)  Гусеничный, 10-12
Минимальное расстояние между осями свай, (мм) 550
Вес оборудования, (кг) 570
Давление масла, (бар) 250 – 320
Ход зуба, (мм) 140
Усилия реза, (кНм) 480
Объём масла, (л\мин) 25
Производительность, шт.\смену  170-200
Габаритный размер, (мм) ДхШхВ 1480х1480х420
Сваерезка для срубки свай «PILEMASTER» тип №III

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение
Сечение сваи min - max, (мм)  170 - 320
Рекомендуемый вес экскаватора не менее, (т)  Гусеничный, 10-12
Минимальное расстояние между свай, (мм) 380
Вес оборудования, (кг) 450
Давление масла, (бар) 250 – 320
Объём масла, (л\мин) 20
Производительность, шт.\смену  200
Габаритный размер, (мм) ДхШхВ 1080х1080х420
Сваерезка для срубки свай «PILEMASTER» тип №IV

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение
Сечение сваи min - max, (мм)  250 - 350
Рекомендуемый вес экскаватора не менее, (т)  Гусеничный, 10-12
Минимальное расстояние между осями свай, (мм) 550
Вес оборудования, (кг) 550
Давление масла, (бар) 250 – 320
Объём масла, (л\мин) 20
Производительность, шт.\смену  170-200
Габаритный размер, (мм) ДхШхВ 1300х1300х420

комплектация оборудования

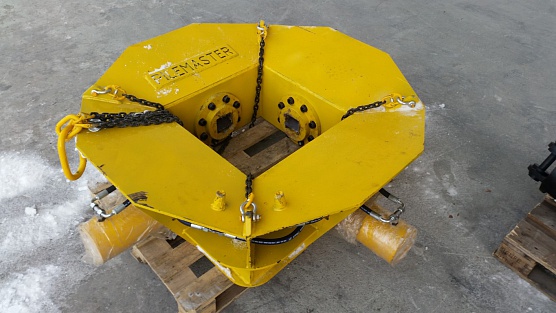

  • Сваерезка для срубки свай «PILEMASTER»;
  • Активная система синхронизации выдвижения зубьев (опция);
  • Цепные стропа;
  • Ключи, запасные части;
  • Инструкция по эксплуатации;
  • Шланги для подключения (опция);
  • Быстроразъёмные соединения (опция);
  • Гарантийный талон;
  • Комплект БРС (опция);

Совместимость

HITACHI, DAEWOO, JCB, KOMATSU, DOOSAN, HYUNDAI, KATO, CATERPILLAR, LIEBHERR, MITSUBER, TEREX, VOLVO, NEW HOLLAND, SANY, SUNWARD, JOHN DEER, УВЗ, ТВЭКС.

Типы срубаемых свай:

  • Сваи общестроительные квадратного сечения. Сваи соответствуют требованиям ГОСТ 19804-2012. Диаметр продольной арматуры 10AIII;
  • Сваи общестроительные пирамидальные. Сваи соответствуют требованиям ГОСТ 19804-2012;
  • Сваи составные. Сваи соответствуют требованиям ГОСТ 19804-2012;
  • Сваи энергетические с закладными. Сваи соответствуют требованиям ГОСТ 19804-2012;
  • Сваи для технологических трубопроводов;

Гарантии

Рама и фланцы — 36 месяцев. Цилиндры — 12 месяцев.



доставка

Доставка оборудования осуществляется в любой город России транспортной компанией — "ПЭК", "Деловые линии", "ТК КИТ", "РАТЭК", "Желдорэкспедиция". В стоимость оборудования включена доставка до центральных городов РФ таких как: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Челябинск, Пермь, Тюмень, Уфа, Казань, Красноярск, Владивосток, Хабаровск.
